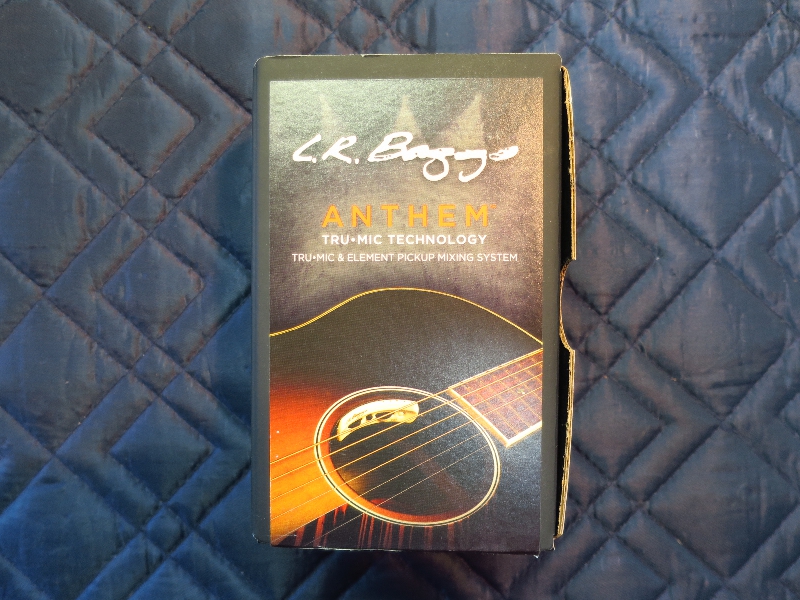

S.Yairi YV-18にL.R.Baggs/ANTHEMのデュアルピックアップシステムを取り付けます

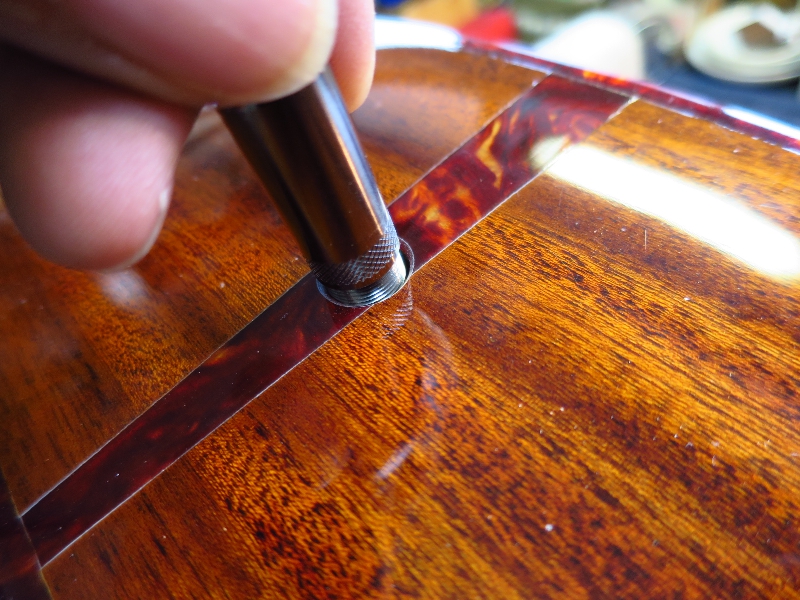

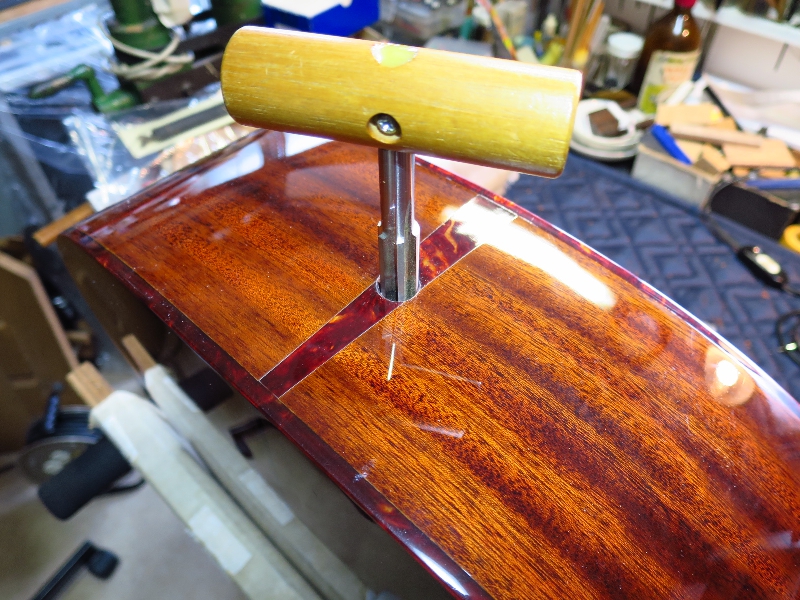

まずリーマーを使ってエンドピンジャック用のの穴を開けます

エンドピンジャック用の穴が開きました

このギターはロングサドル仕様なので、そのままエレメントPUをセットするとサドルが倒れ気味になる可能性があり、PU厚さの2/3ぐらいをルーターで掘り下げてPUが収まるようにします

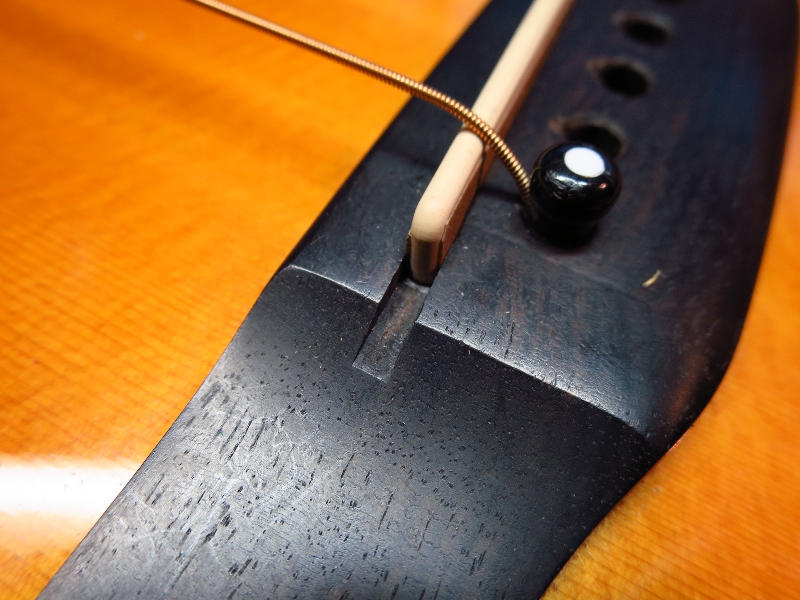

通常のドロップインサドルの長さ分を掘り下げるため溝にマーキングします

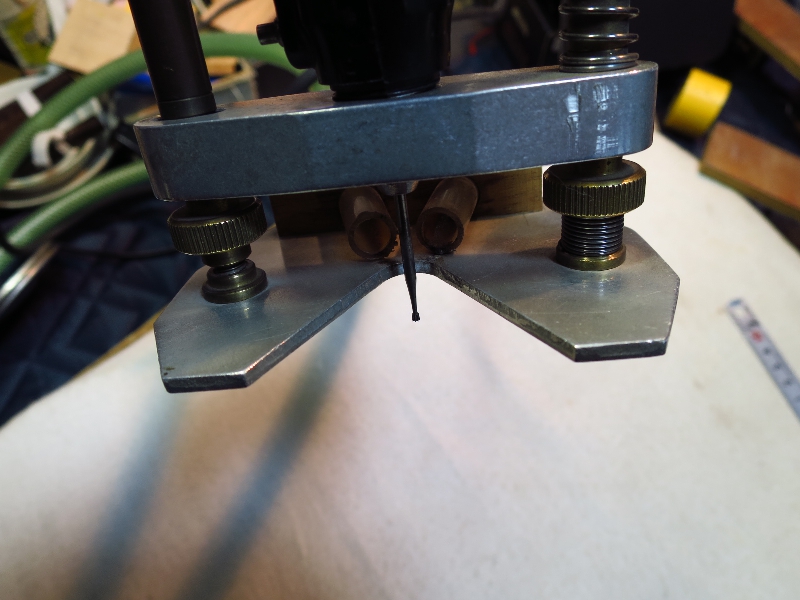

ドレメルに専用ルーターベースを取り付けて溝を掘り下げます

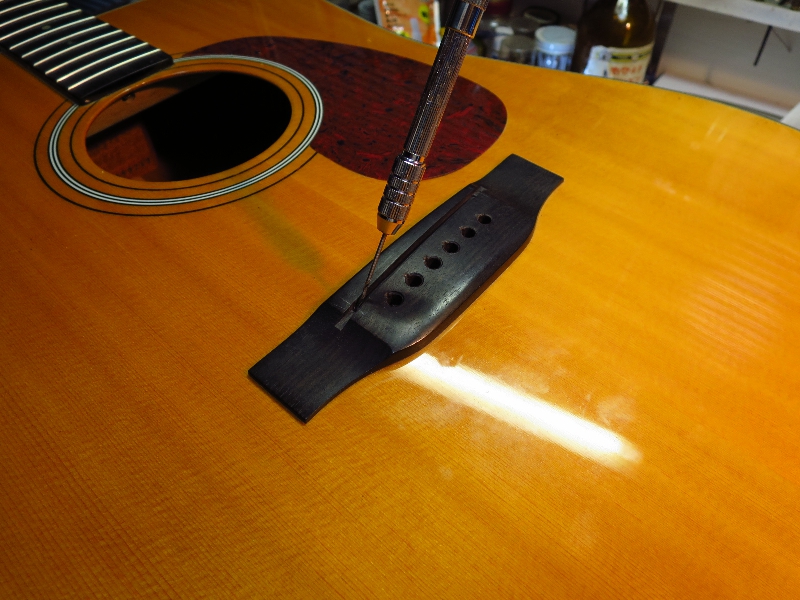

ピンバイスドリルで少し角度を付けてエレメント・ケーブル用の穴を開けます

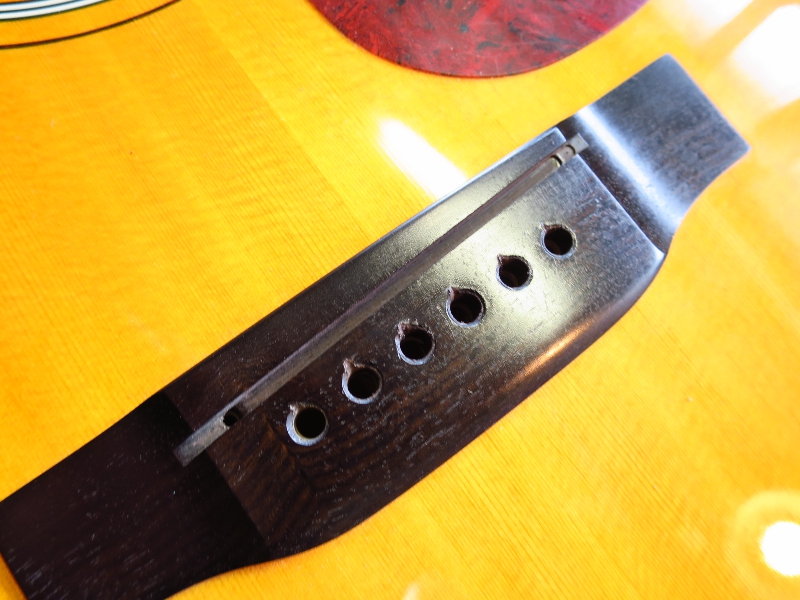

掘り下げたPU用溝のレベル出しをします。それからケーブルの通し穴のエッジを面取りしてピックアップが鋭角に曲がらないようにします

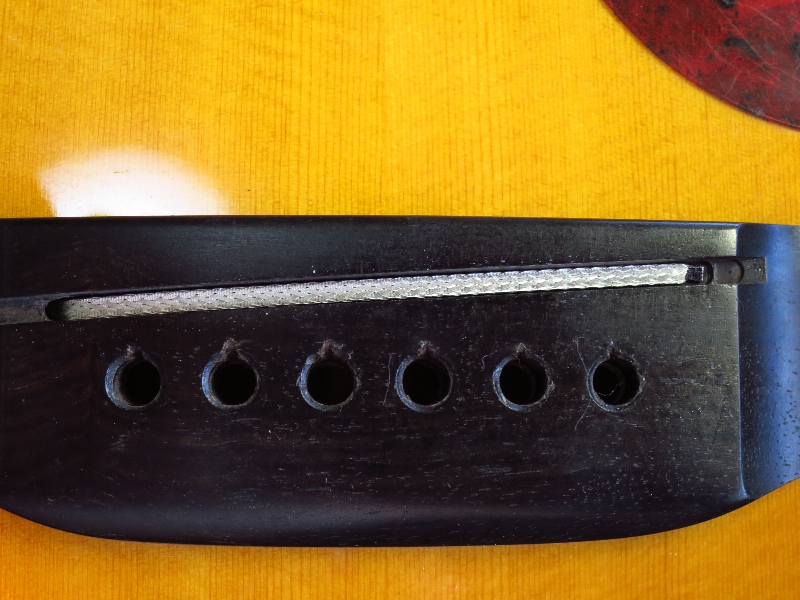

エレメントをセットします

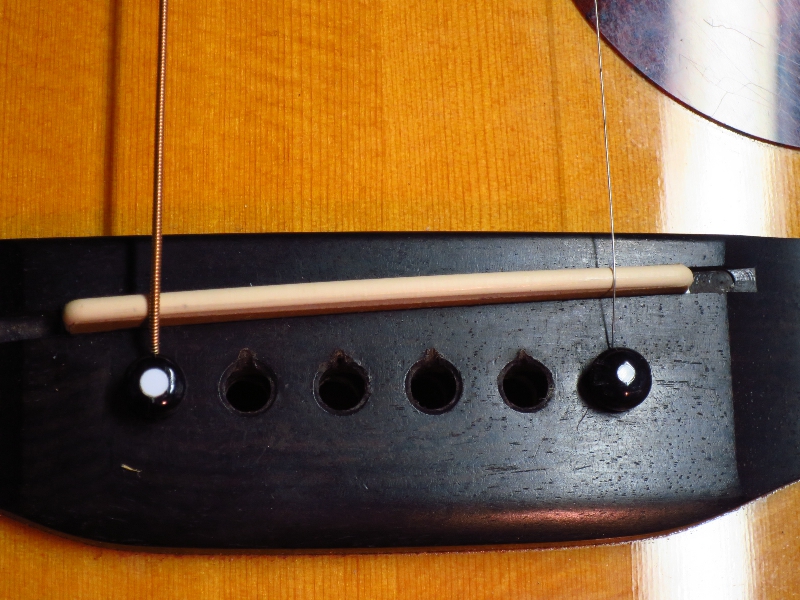

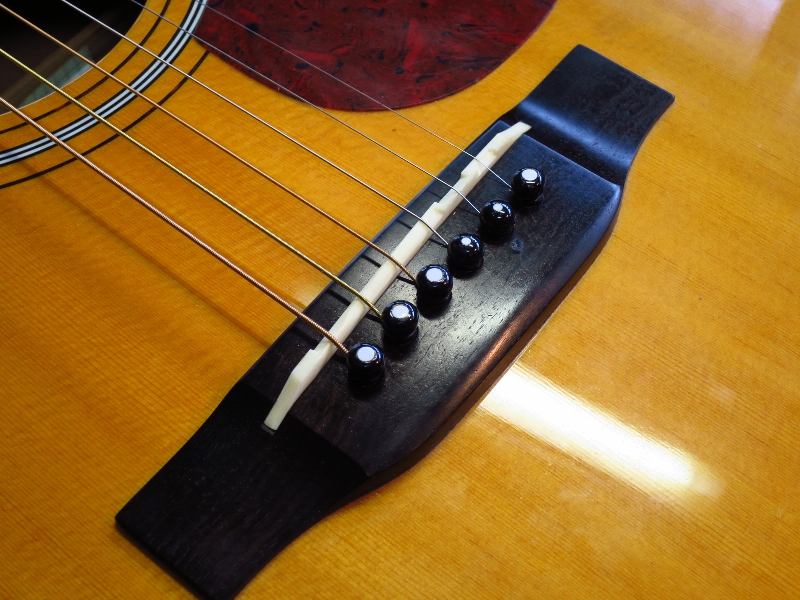

ロングサドルをセットし各弦ごとの出力バランスをチェックします

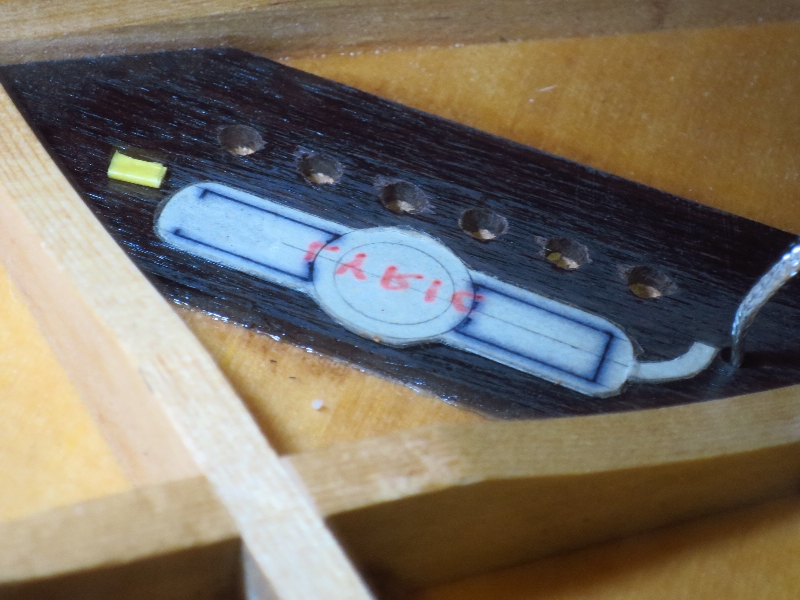

Tru-Micの収まりを型紙を使ってチェックします。ここでは同じ大きさであるLyricの型紙を代用します。場所的に問題はなさそうです

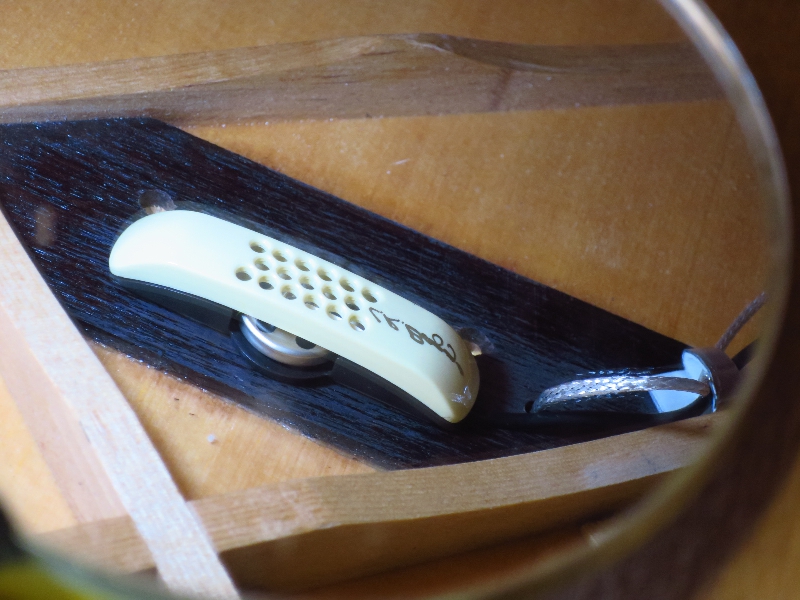

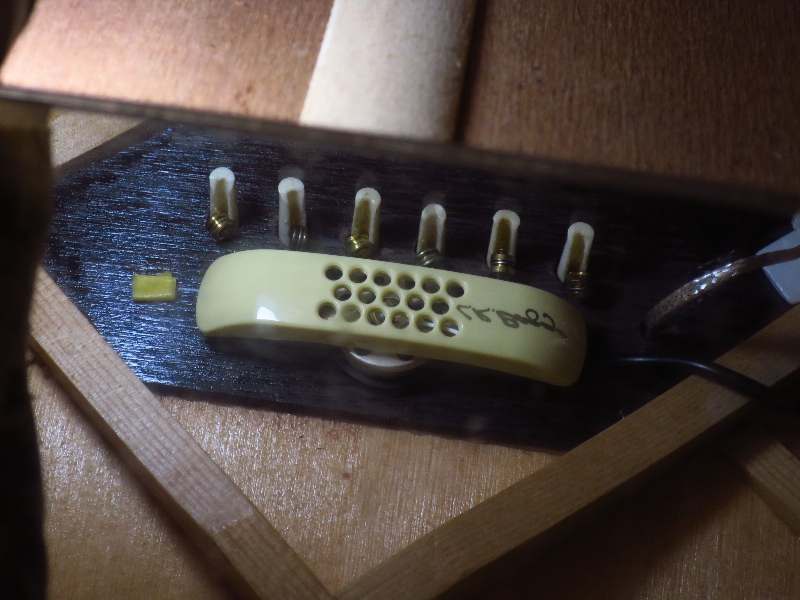

Lyric取り付けで使用した工具を使ってTru-Micを取り付けました

エレメントのケーブルとTru-Micのケーブルが重なりますが、なんとかまとめてワイヤークリップで留めます

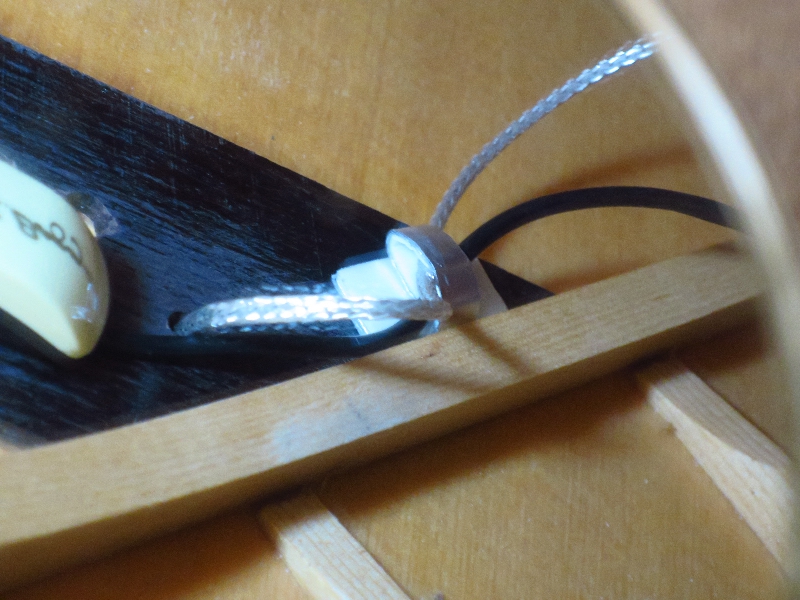

ワイヤークリップで2本のケーブルを留めます

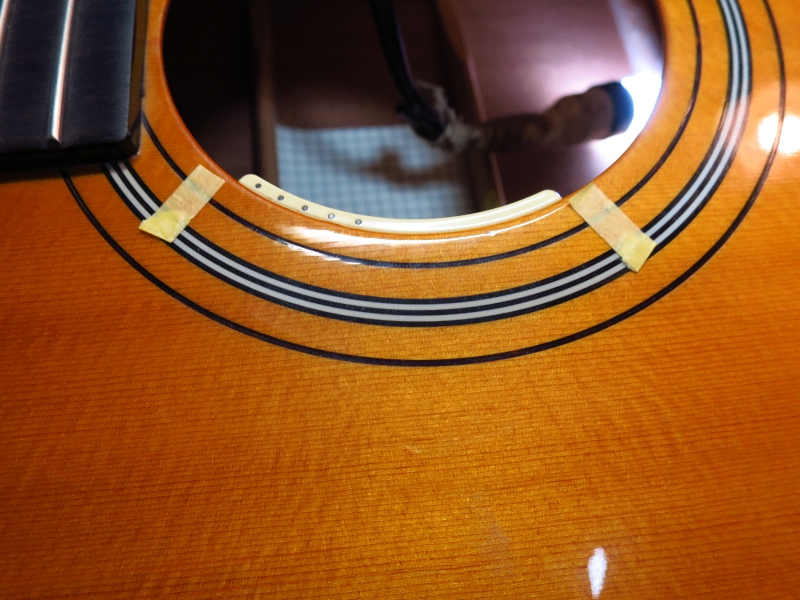

マスキングテープでコントローラーの位置を決めて取り付けます

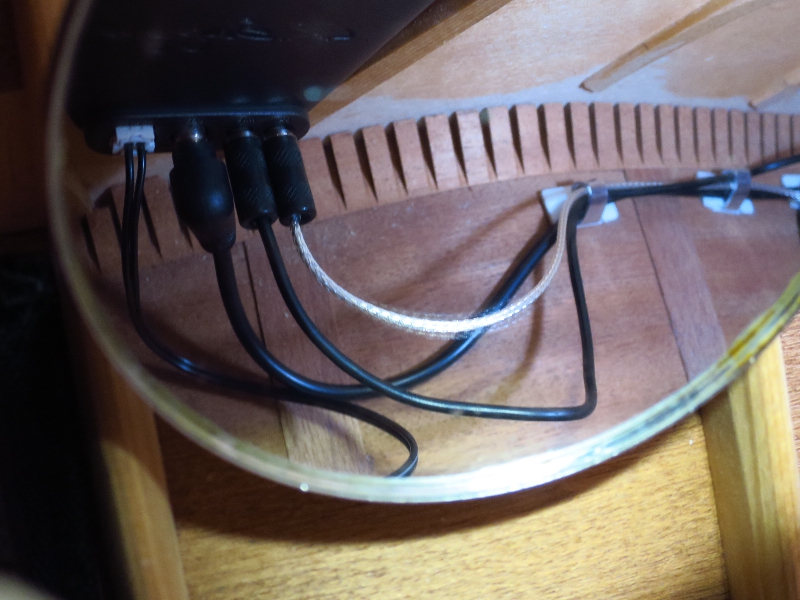

サイド面にワイヤークリップを取り付けてケーブルをまとめます

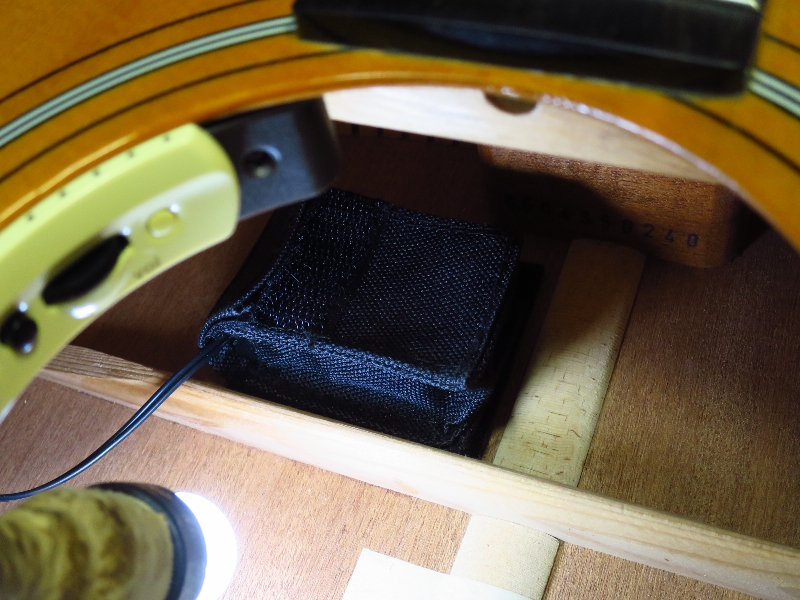

バッテリーバッグはバッテリーの出し入れの際にコントローラーにあまり触れなくてもいいようにサウンドホールに近い場所に取り付けます

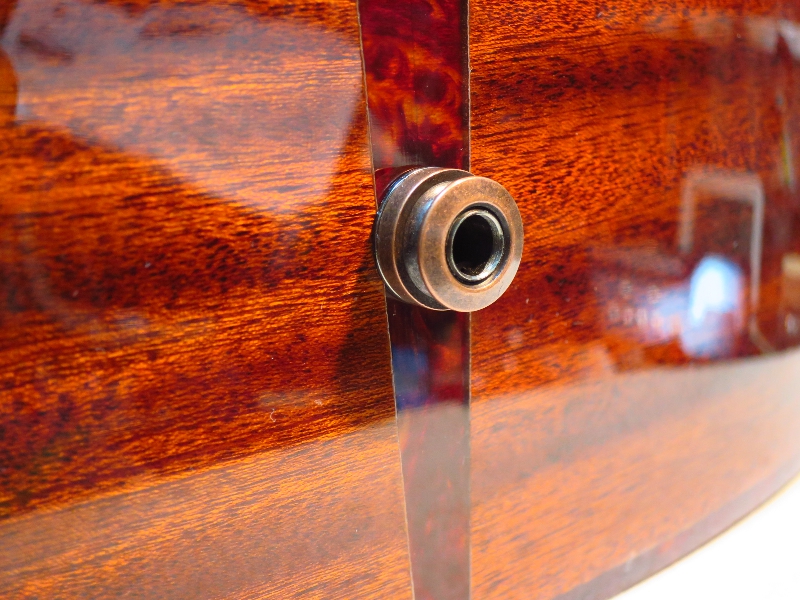

エンドピンジャックをしっかりと取り付けます

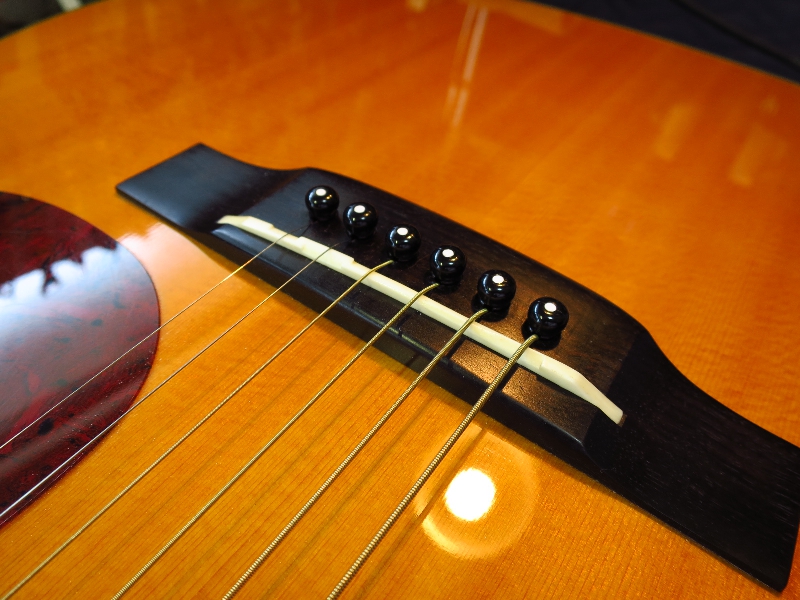

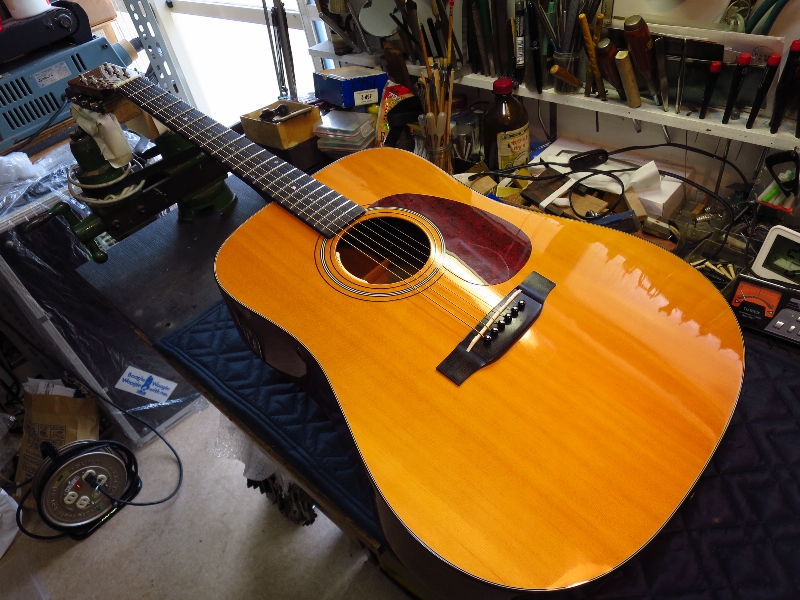

弦を張ってデュアルピックアップの音出しチェックをします

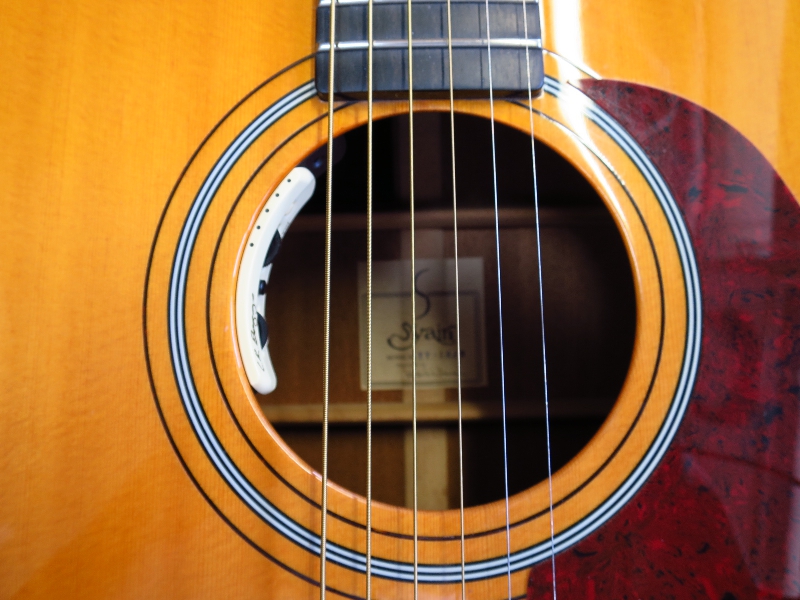

コントローラーも指定の位置に無事取り付け出来ました

これで安心してANTHEMのデュアルピックアップシステムを使うことが出来るようになりました！
